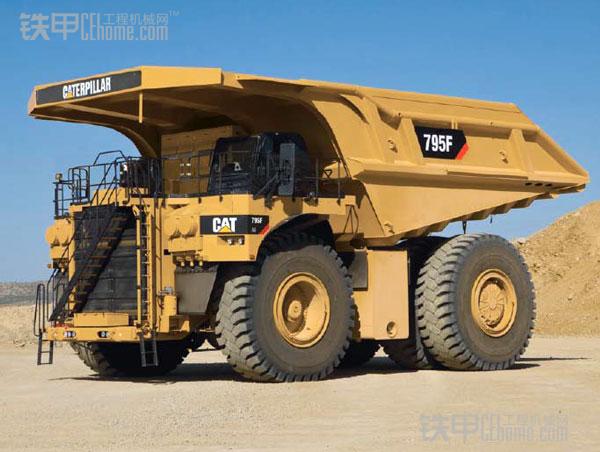

上周Look Inside欄目推出了卡特797F自卸車的內容，有些讀者認為不夠過癮，這一起我們選擇了卡特795F AC，這是卡特的電傳動自卸車。這個型號于2008年正式推出，其特色當然也就是電傳動以及相關的系統不同于卡特一貫的機械傳動技術路線。

卡特795F AC比卡特797F略小一點，基本結構也相同，外觀風格也一致。是卡特為了迎合那些執著于電傳動自卸車的用戶而開發的。后來795F上的電傳動系統也被移植到卡特794上。

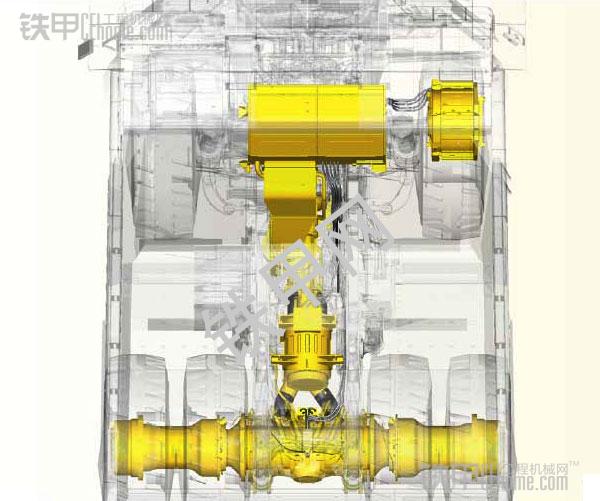

卡特795F與流行的其他品牌電傳動車輛大體類似，但也存在兩個主要區別，一是發電機后置，與發動機之間用傳動軸相連，二是兩個牽引電機未安裝在輪轂中，而是在后橋里。

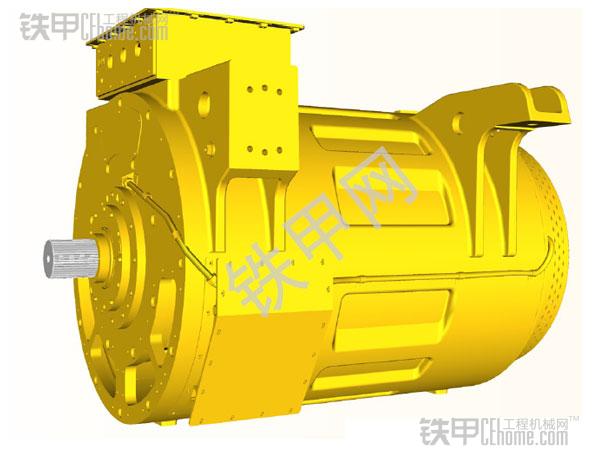

卡特795F AC配備一臺三相同步發電機，布置在車輛后部靠近后橋的地方。其最高電壓1930V，額定轉速1800轉。該發電機配備無刷勵磁系統，冷卻采用外部送風的方式。

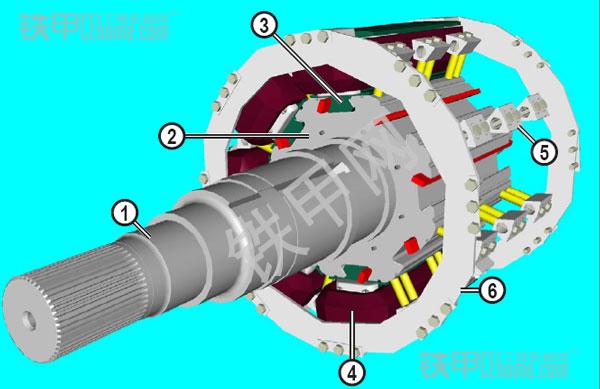

發電機內部，可見該發電機為八極發電機，1為軸，2為鐵芯，3為磁極，4為繞組。

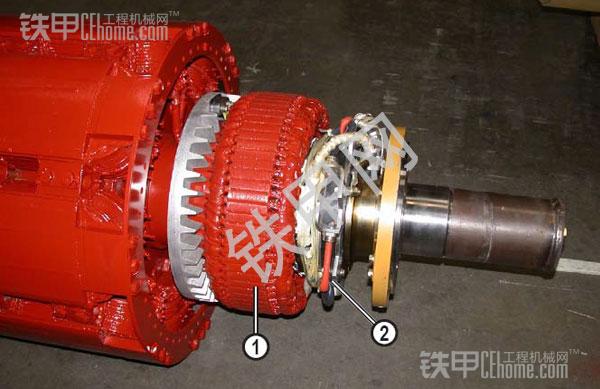

發電機轉子末端有勵磁系統，包括轉子1和整流器2，負責提供勵磁電流給轉子線圈。

發電機轉子全貌，1為勵磁系統，2為主發電機轉子

和其他電傳動自卸車一樣，卡特795F將電氣控制柜布置在駕駛室的右側，雖然有遮擋視野的缺點，但有利于電氣設備的正常使用及維護。

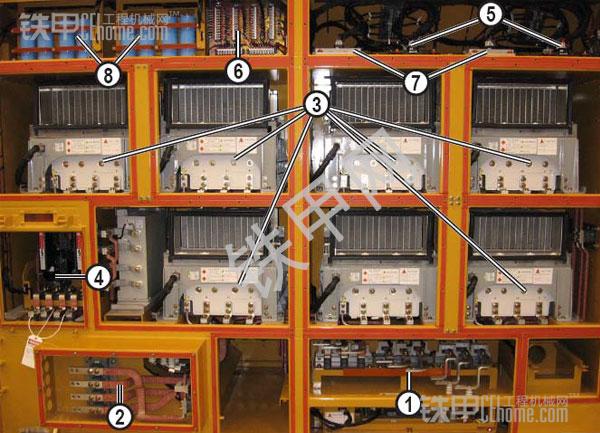

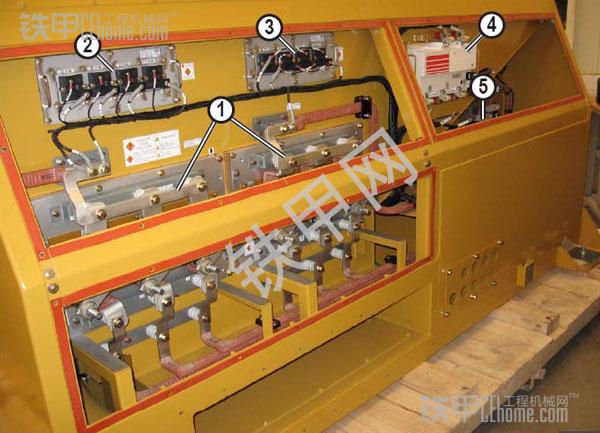

電氣控制柜內部是這個樣子的，為成若干個格子布置各種電氣設備，由于種類較多，這里就不一一解釋了，總之包括變流、電路控制、電路保護等功能，將電流轉換成變頻三相交流電提供給牽引電機。

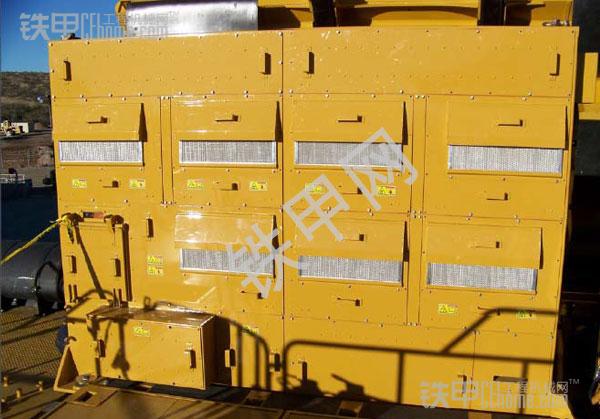

電氣控制柜的背面，主要有整流器、電阻、電容等設備。

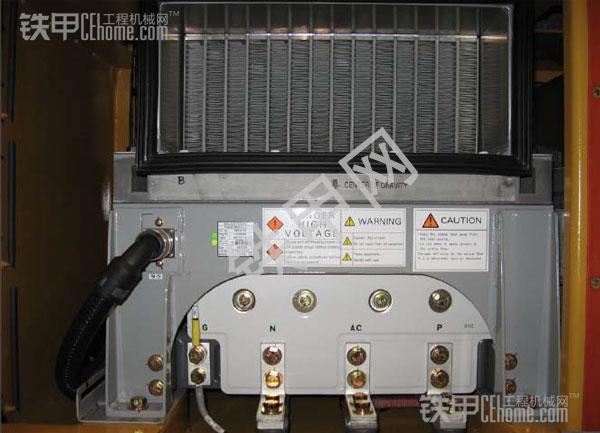

核心的電氣設備，相位模塊，用于向牽引電機提供一個相位，3個模塊即可向一臺電機提供三相交流電，兩臺電機共需6個模塊。

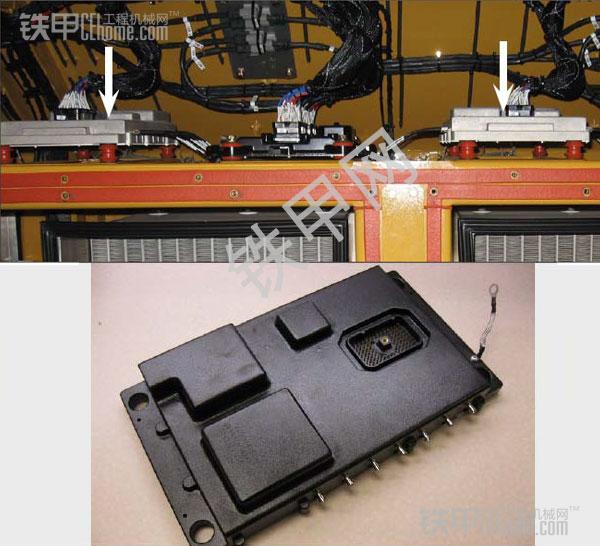

整個變流系統由兩個ECM進行控制（箭頭所指處），牽引電機的頻率、轉速等都依賴ECM的精確控制。

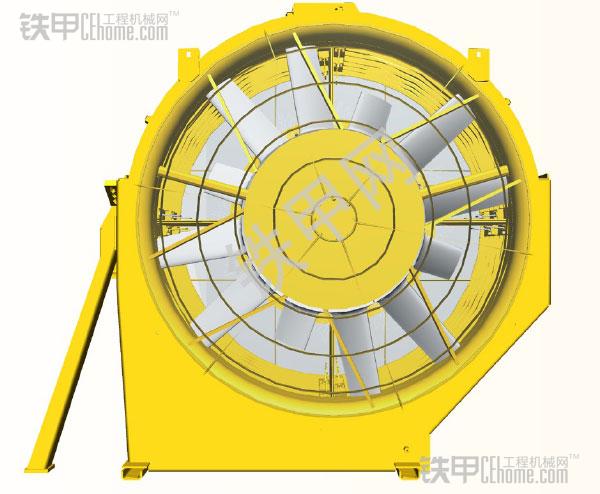

卡特795F的制動電阻及冷卻風機，制動時，牽引電機轉換功能成為發電機，產生的電流用電阻消耗掉，產生的巨大熱量用風機吹掉。其制動功率可達4750 kW，遠大于發動機功率。

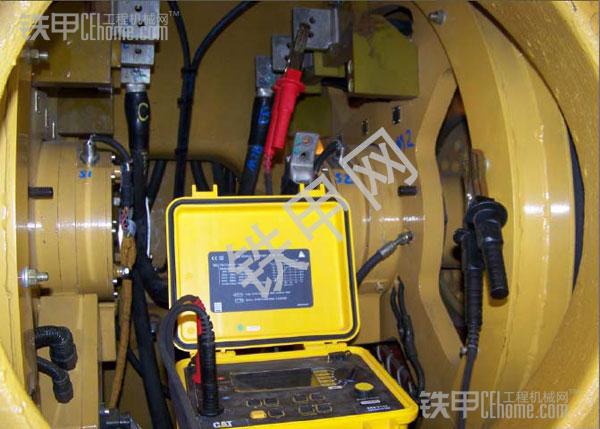

后橋內部，可見左右兩臺牽引電機距離非常近，而那些采用輪轂電機的車輛，后橋內部就很寬敞。

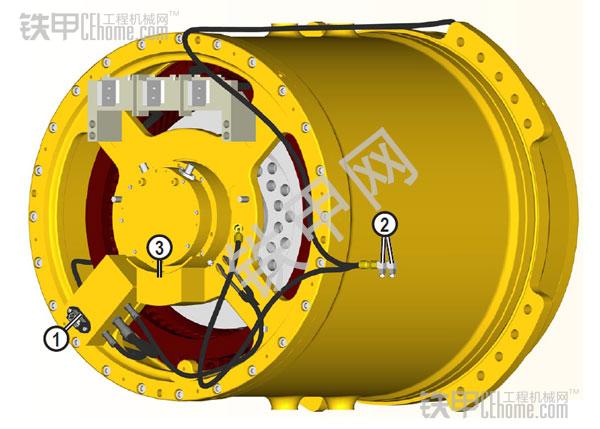

卡特795F的牽引電機，額度功率為1200 kW，制動時功率可達2400 kW，冷卻采用外部提供的空氣進行冷卻的方式。

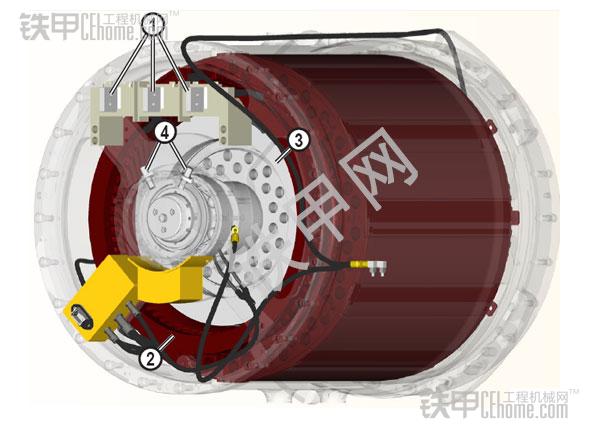

牽引電機內部，有轉速傳感器、溫度傳感器等部件。

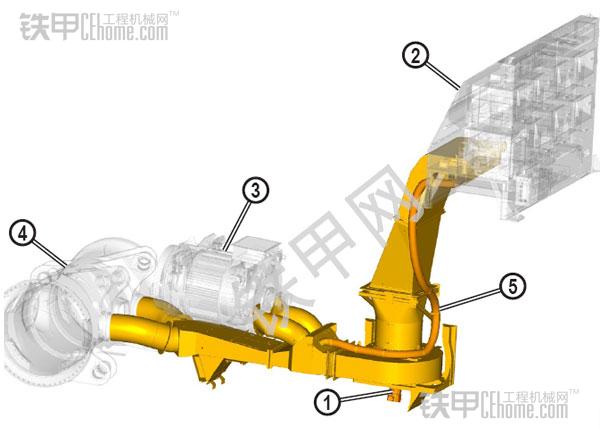

整個電氣系統包括發電機、牽引電機、電氣控制柜都采用空氣進行冷卻，為此需要風道以及風機，風機由液壓馬達1進行驅動。

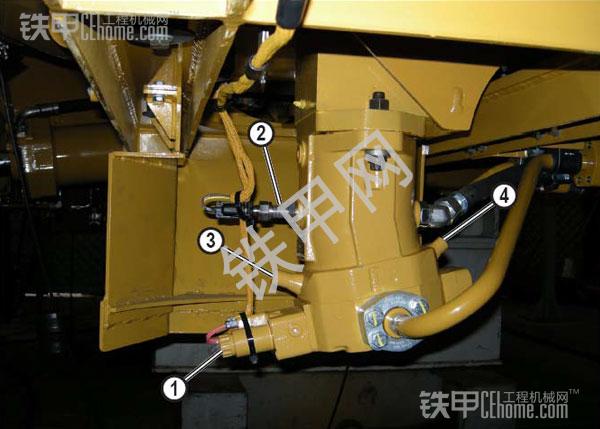

風道底部用于驅動風機的液壓馬達，也由ECM進行控制。
